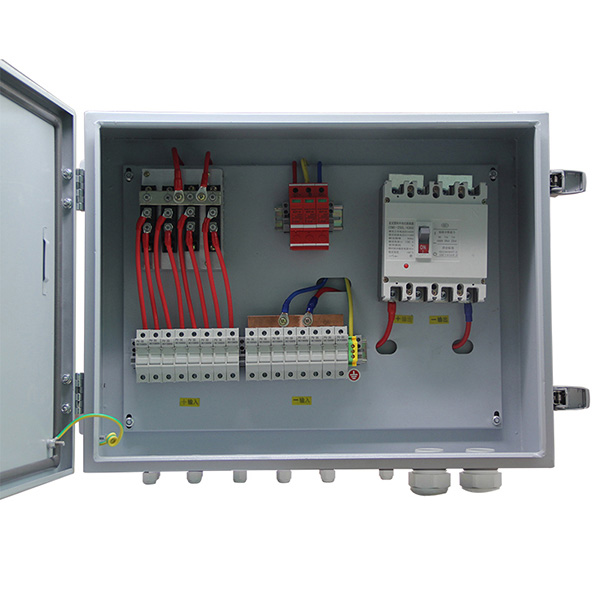

Bosca Comhcheangail Teaghrán eagar Gréine DC le bosca acomhal, ar imfhálú leictreach é a aontaíonn sreanga agus cáblaí iolracha trí chalafoirt iontrála éagsúla. Comhcheanglaíonn bosca combiner gréine aschur go leor teaghráin de mhodúil PV le nascadh leis an inverter.
Bosca Comhcheangail Teaghrán Array Córas Gréine DC Le cosaint fhoriomlán cosúil le cosc frithchúitimh, cosaint forshrutha, cosaint ró-voltais agus cosc tintrí, úsáidtear boscaí combiner PV chun na sreanga ceangail idir modúl PV agus inverter nó rialtóir a laghdú, cothabháil a dhéanamh éasca, an sábháilteacht agus iontaofacht táirgí a chailleadh agus a fheabhsú. Tá na feidhmeanna go léir thuas sa bhosca combiner PV a tháirgeann muid agus soláthraíonn sé réiteach iomlán d’úsáideoirí do chórais giniúna cumhachta PV.
1ï¼ ‰ Dhá ghrúpa d’ionchur agus aschur eagar PV neamhspleách le cur i bhfeidhm solúbtha i scéimeanna ceangail éagsúla;
2) Eagair iolracha ionchuir PV a bhfuil uas srutha de 10A ag gach ceann acu;
3) Fiús ardvoltais a sholáthraítear chun frithbheart a chosc ar gach eagar ionchuir PV;
4) Feiste speisialta cosanta tintreach ardvoltais don mhodúl PV;
5) Scoradán ciorcad ardvoltais speisialta chun aschur an mhodúil PV a rialú;
6) Leibhéal cosanta IP65 chun freastal ar riachtanas suiteála lasmuigh.
| Mionsamhail | ZC4T | ZC6T | ZC8T | ZC10T |
| Sonraí ionchuir | ||||
| Líon na n-eagair ionchuir PV | 4 | 6 | 8 | 10 |
| Currrent uasta gach eagar ionchuir PV | 10A | |||
| Puse do gach eagar ionchuir PV | 10A | |||
| Uimhir sreinge gach eagar ionchuir PV | PG7,4mm² | |||
| Sonraí aschuir | ||||
| Líon na gcainéal aschuir | 1 | 2 | ||
| Uasmhéid reatha aschuir | 40A | 60A ar fad (cainéal aschuir 30A) | 80A ar fad (cainéal aschuir 40A) | 100A ar fad (cainéal aschuir 50A) |
| Uimhir sreinge gach cainéal aschuir | PG16,8mm2 do gach cainéal aschuir | PG16,10mm2 do gach cainéal aschuir | PG16,10mm2 do gach cainéal aschuir | PG16,12mm2 do gach cainéal aschuir |
| Voltas aschuir uasta | 800VDC | |||
| Scoradán ciorcad aschuir DC | Inúsáidte | |||
| Sonraí eile | ||||
| Cosaint | IP65 | |||
| Teocht | -30â „ƒ ~ + 60â„ ƒ | |||
| Meáchan tagartha (meáchan glan / comhlán) | 5.3 / 9.3 | 8.4 / 12.9 | 9.5 / 14.3 | 10.8 / 15.6 |
| Toise trealaimh D * W * H (mm) | 340 * 300 * 140 | 360 * 340 * 145 | 400 * 420 * 145 | |
| Toise pacála D * W * H (mm) | 450 * 420 * 245 | 470 * 450 * 255 | 530 * 510 * 255 | |
| Modh fuaraithe | Fuarú nádúrtha | |||
| Cosaint borrtha | Inúsáidte | |||
| Uimhir sreinge talún | â ‰ ¥ 6mm2 | |||
