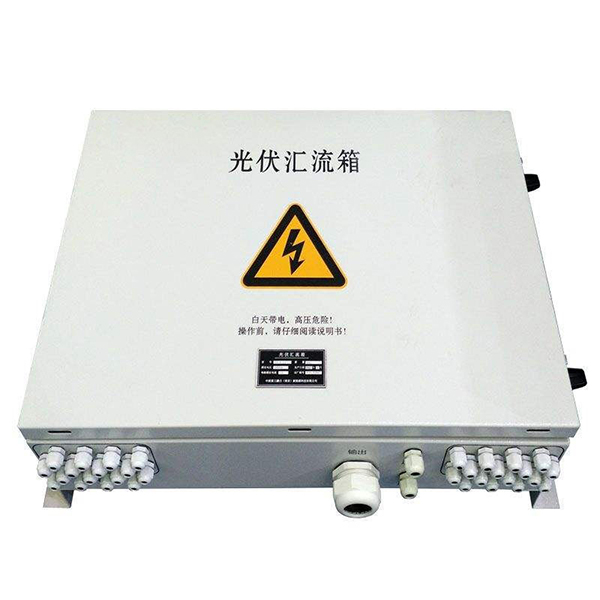

Boscaí Acomhal Dáilte Gréine

1. Sa chóras cumhachta gréine, d'fhonn an líne nasctha a laghdú, cothabháil éasca, caillteanais a laghdú, struchtúr an chórais a bharrfheabhsú, sábháilteacht agus iontaofacht na n-ítimí a fheabhsú, is gnách go mbíonn gá le bosca combiner PV idir na painéil ghréine agus inverter.

2. Ach amháin an fheidhm acomhal PV, ba cheart go mbeadh cosc ​​reatha droim ar ais ag an mbosca combiner ríomhaire, cosaint ró-reatha, cosaint ró-voltais, cosaint tintreach, srl sraith feidhmeanna cosanta foirfe, idir an dá linn, seiceáil an stát reatha, voltas. , agus cumhacht tar éis an t-acomhal, staid gabhála, bailiú staid scoradáin chiorcaid DC agus braite Arc, braite sceite (roghnach) agus mar sin de.

3. Tá an bosca comhcheangail PV a dhéanaimid feistithe leis na feidhmeanna go léir a luaitear thuas, cumraíocht le inverter gréine ar an eangach / lasmuigh den ghreille chun sraith iomlán de chórais chumhachta gréine a dhéanamh.

4. Nuair a roghnaíonn tú an bosca combiner PV, bunaithe ar raon voltais dc ionchuir agus cumhacht aschuir an inverter, beidh qty áirithe de phainéil ceangailte i sraith mar theaghrán, nascfaidh teaghráin áirithe comhthreomhar leis an mbosca combiner PV le haghaidh acomhal, trí rialú an scoradáin chiorcaid agus cosaint arrester, ansin beatha don inverter.

1. Cloí le CGC/GF002:2010, Sonraíochtaí Teicniúla Bosca Acomhal Eagar PV

2. Uasmhéid 24 painéal teaghrán incheadaithe le nascadh, Is é voltas ainmniúil gach teaghrán ná 10A, uasmhéid 15A

3. Is é 250A an sruth aschuir iomlán, is é 1000Vdc an voltas uasta

4. I gcás gach teaghrán, cosaint vacuum ardvoltais, agus cosaint frith-nasc.

5. Feistithe le cosaint arrester ardvoltais PV

6. PV ardvoltais breaker ciorcad rialú an t-aschur, brú-resistant DC1200V, comhleá reatha roghnach

7. Ag teacht le suiteáil lasmuigh, rang cosanta IP65

8. Leithlisiú calafort RS485 a úsáidtear le haghaidh cianchumarsáide sonraí, tacú le prótacal MODBUS-RTU.

9. Feidhm aláraim cosanta cuimsitheach, ní hamháin go bhfuil éagsúlacht na bparaiméadar aláraim socraithe in-ríomhchláraithe, ach freisin is féidir gach feidhm aláraim a shocrú "Ar" Nó "Off)

10. Fíor-ama an stua díobhálach sa chiorcad DC, nuair a bheidh an stua díobhálach, oibreoidh aláram agus déanfaidh sé an t-athrú turas go díreach agus an ciorcad locht a ghearradh amach, dá réir sin, cosc ​​a chur ar an tubaiste dóiteáin, srl ón stua.
