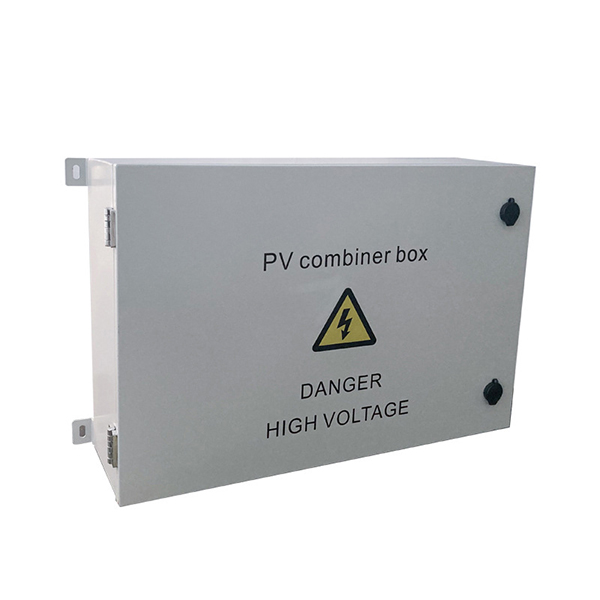

Bosca Comhcheangail PV uiscedhíonach chuig bosca acomhal, ar imfhálú leictreach é a aontaíonn sreanga agus cáblaí iolracha trí chalafoirt iontrála éagsúla. Comhcheanglaíonn bosca combiner gréine aschur go leor teaghráin de mhodúil PV le nascadh leis an inverter.
Bosca Comhcheangail PV uiscedhíonach Do chóras mór giniúna cumhachta PV, D’fhonn an nasc eangaí idir an t-inverter greille-nasctha agus an comh-aireachta a laghdú, Tá sé áisiúil an iontaofacht a chothabháil agus a fheabhsú. Is gá bus DC a chur idir an PV inverter ceangailte leis an ngreille agus an comh-aireachta. Tá táirgí sraith bosca combiner cosanta tintreach PV AC de chuid na cuideachta deartha go speisialta chun an riachtanas seo a chomhlíonadh. agus voltas, aschur líon áirithe inverter ceangailte leis an eangach trí ghléas cosanta tintrí agus scoradán ciorcaid le haghaidh cumar, comh-aireachta cumhachta leibhéal rochtana áisiúil.
| Líon | Paraiméadar | Luach |
| 1 | Méid (MM) | 900x700x220 (W * H * D) 900x743x220 (W * H * D) |
| 2 | Voltas ionchuir rátáilte (V) | 480V AC |
| 3 | Voltas inslithe rátáilte (V) | 690V AC |
| 4 | Minicíocht rátáilte (Hz) | 50 |
| 5 | Sruth rátáil busbar reatha (A) Bus cothrománach |
400A |
| 6 | Seasann gearr-ama rátáilte leis an luach éifeachtach reatha lcw (1 soic) (KA) Bus cothrománach |
30 |
| 7 | Seasann gearr-ama rátáilte leis an uasluach reatha lpk (KA) a sheasamh Bus cothrománach |
30 |
| 8 | Seasann minicíocht chumhachta don voltas ar feadh 1 nóiméad (V) | 2500VA |
| 9 | Ardú teochta: Comhlíonann sé le IEC 947-1 maidir le hardú teochta: agus ní sháraíonn an t-ardú teochta na ceanglais chaighdeánacha chomhfhreagracha sa chomhpháirt. | Teirminéil do sheoltóirí seachtracha inslithe: nach mó ná 70K, nasc Busbar (copar-copar) Ní mó ná 70K, Láimhseáil nach bhfuil dromchla an inslithe níos mó ná 25K, Blaosc agus cumhdach teagmhála, ní mó ná 30K an dromchla miotail. |
