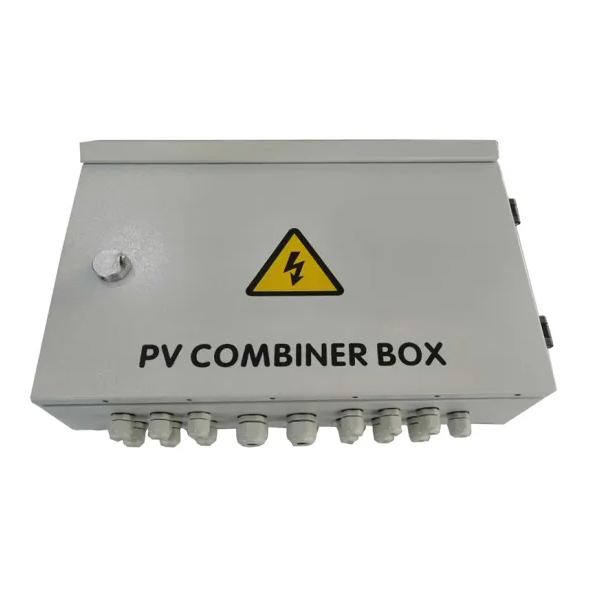

Bosca Comhcheangail Gréine Photovoltaic Array DC le bosca acomhal, ar imfhálú leictreach é a aontaíonn sreanga agus cáblaí iolracha trí chalafoirt iontrála éagsúla. Comhcheanglaíonn bosca combiner gréine aschur go leor teaghráin de mhodúil PV le nascadh leis an inverter.
Ionchur DC sintéiseach bhus Photovoltaic Array DC Box Combiner DC de 8 gcomhpháirt PV go 1 aschur. Tá gach cainéal le fiús. Tá an taobh aschuir feistithe le cosaint tintreach agus briseadh ciorcad. Déanann sé sreangú ionchuir comh-aireachta dáilte cumhachta DC agus inverter a shimpliú go mór. Cosaint tintreach a bhaint amach, cosaint ghearrchiorcad agus cosaint ar an talamh. Bosca combiner PV roinnte ina dhá chineál: bosca intreach agus bosca neamh-Chliste. Tá bosca monatóra PV Chliste feistithe le haonad monatóireachta, ansin sruth ionchuir gach sreinge a bhrath, teocht taobh istigh a bhrath, stádas cosanta tintrí a bhrath, stádas scoradáin chiorcaid a bhrath agus voltas aschuir a achoimriú agus mar sin de.
Dearadh agus cumraíocht go docht de réir na sonraíochta Teicniúla do Bhosca Comhcheangail Gréine Photovoltaic Array DC CGC / GF 037: 2014.
| Ainm | ZC-PV12 / 1 |
| Voltas dc uasta an chórais | 1000 |
| Sruth uasta ionchuir do gach sreang | 15A |
| Teaghráin ionchuir uasta | 12 |
| Uasmhéid reatha lasc aschuir | 160A |
| Líon MPPT an inverter | N |
| Líon teaghráin aschuir | 1 |
| Catagóir na tástála | â € - cosaint grád |
| Sruth urscaoilte ainmniúil | 20ka |
| Uasmhéid urscaoilte reatha | 40ka |
| Leibhéal cosanta voltais | 3.8kv |
| Uasvoltas oibriúcháin leanúnach Uc | 1050V |
| Polannaigh | 3P |
| Saintréith an struchtúir | Modúl breiseán-bhrú |
| Grád cosanta | IP65 |
| Lasc aschuir | Lasc scoite aonraithe DC (caighdeánach) / Scoradán ciorcad DC (roghnach) |
| Ceanglóirí borrtha SMC4 Connectors / dc fuse / dc | Caighdeán |
| Modúl monatóireachta / dé-óid a chosc | Roghnach |
| Ábhar bosca | Miotal |
| Modh suiteála | Cineál gléasta balla |
| Teocht Oibriúcháin | -25â „ƒ - + 55â„ ƒ |
| Airde na teochta | 2km |
| Bogthaise choibhneasta incheadaithe | 0-95%, gan aon chomhdhlúthú |
Cuir córas córais fótavoltach sábháilte, gairid, álainn agus infheidhmithe ar fáil d’úsáideoirí.
Glacann Bosca Comhcheangail Gréine Arov DC Photovoltaic cineál suite ar bhallaí lasmuigh, a chuireann in oiriúint don timpeallacht chrua. Chomh maith leis na croí-chomhpháirteanna, is féidir an ceann eile a shaincheapadh de réir riachtanais úsáideoirí.
