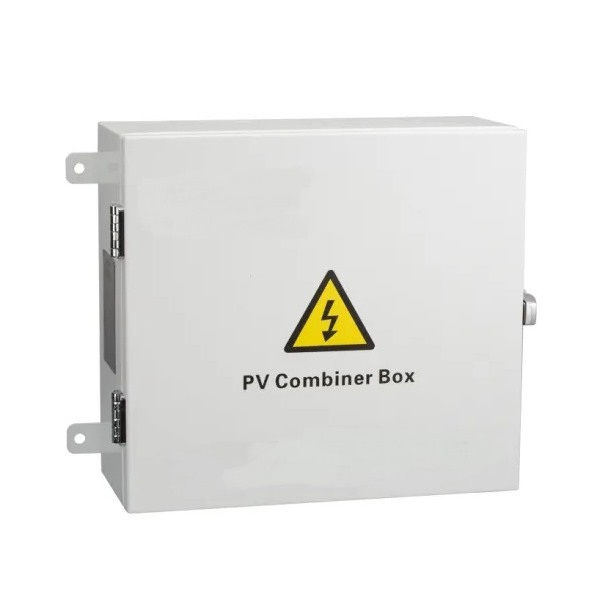

1500v Bosca Comhcheangail Gréine PV Protector Surge Protector Do chóras cumhachta giniúna cumhachta ceangailte le greille PV ar scála mór, d’fhonn na línte ceangail idir modúil PV agus inverter a laghdú, cothabháil éasca agus iontaofacht a fheabhsú, go ginearálta ní mór dó an córas bus DC a mhéadú idir fótavoltach modúil agus inverter.
Tá Bosca Comhcheangail Gréine PV 1500 Surge Protector PV deartha go speisialta chun an riachtanas seo a chomhlíonadh, féadann sé a mheaitseáil le táirgí inverter chun réiteach iomlán an chórais PV a chumadh. Bosca combiner PV sraith DK-PV, tá feiste cosanta borrtha (SPD) sa teirminéal aschuir, ar féidir leis gearradh amach fiús DC an bhosca combiner PV, an inverter agus trealamh teirminéil eile a chosaint, chun a chinntiú go n-oibríonn an córas giniúna cumhachta PV iomlán fada -term agus go seasta.
+ Dhá ghrúpa d’ionchur agus aschur eagar PV neamhspleách le cur i bhfeidhm solúbtha i scéimeanna ceangail éagsúla:
+ Eagair iolracha ionchuir PV a bhfuil uas srutha l0A ag gach ceann acu;
+ Fiús ardvoltais a sholáthraítear chun frithbheart a chosc ar gach eagar ionchuir PV;
+ Feiste speisialta cosanta tintreach ardvoltais don mhodúl PV;
+ Scoradán ciorcad ardvoltais speisialta chun aschur an mhodúil PV a rialú;
+ Leibhéal cosanta IP65 chun freastal ar riachtanas suiteála lasmuigh.
| Mionsamhail | BS4T | BS6T | BS8T | BS10T |
| Sonraí ionchuir | ||||
| Líon na n-eagair ionchuir PV | 4 | 6 | 8 | 10 |
| Currrent uasta gach eagar ionchuir PV | 10A | |||
| Puse do gach eagar ionchuir PV | 10A | |||
| Uimhir sreinge gach eagar ionchuir PV | PG7,4mm² | |||
| Sonraí aschuir | ||||
| Líon na gcainéal aschuir | 1 | 2 | ||
| Uasmhéid reatha aschuir | 40A | 60A ar fad (cainéal aschuir 30A) | 80A ar fad (cainéal aschuir 40A) | 100A ar fad (cainéal aschuir 50A) |
| Uimhir sreinge gach cainéal aschuir | PG16,8mm2 do gach cainéal aschuir | PG16,10mm2 do gach cainéal aschuir | PG16,10mm2 do gach cainéal aschuir | PG16,12mm2 do gach cainéal aschuir |
| Voltas aschuir uasta | 800VDC | |||
| Scoradán ciorcad aschuir DC | Inúsáidte | |||
| Sonraí eile | ||||
| Cosaint | IP65 | |||
| Teocht | -30â „ƒ ~ + 60â„ ƒ | |||
| Meáchan tagartha (meáchan glan / comhlán) | 5.3 / 9.3 | 8.4 / 12.9 | 9.5 / 14.3 | 10.8 / 15.6 |
| Toise trealaimh D * W * H (mm) | 340 * 300 * 140 | 360 * 340 * 145 | 400 * 420 * 145 | |
| Toise pacála D * W * H (mm) | 450 * 420 * 245 | 470 * 450 * 255 | 530 * 510 * 255 | |
| Modh fuaraithe | Fuarú nádúrtha | |||
| Cosaint borrtha | Inúsáidte | |||
| Uimhir sreinge talún | â ‰ ¥ 6mm2 | |||
